Die Seitenteile

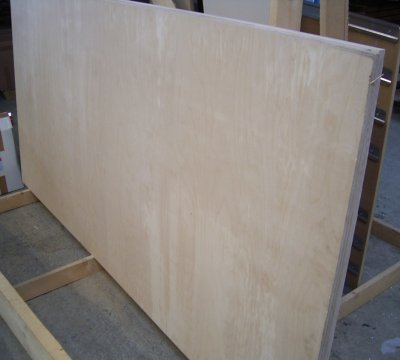

Das wichtigste am Gehäuse sind natürlich die Seitenteile, da sie die Form und Größe bestimmen. Die Seiten sind wie der Rest des Automaten aus 18 mm starkem Multiplex Birke gefertigt. Auf dem Bild sind die Platten zu sehen wie der Holzhändler sie geliefert hat.

Multiplex Birke

Um zu vermeiden dass die beiden Seitenteile ungleichmäßig werden, schneide ich sie nicht mit der Stichsäge, sondern benutze eine Fräse. Das hat außerdem den Vorteil das die Kanten nicht ausreißen und exakt winklig sind. Als Führung für die Fräse benutze ich eine Schablone aus 12 mm starkem Kiefernsperrholz das ich noch herumstehen habe.

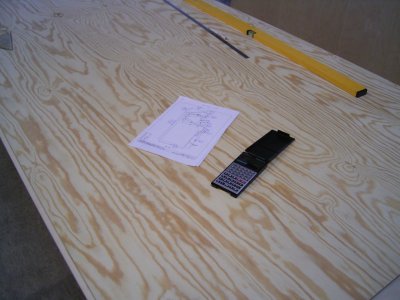

Schablone aus Kiefernsperrholz

Ich übertrage alle Maße aus der Zeichnung auf die Sperrholzplatte. Weil der Anlaufring der Fräse einen Durchmesser von 30 mm hat und der Fräser einen Durchmesser von 16 mm, muß die Schablone an allen Seiten 7 mm ((Ø Anlaufring - Ø Fräser)/2) kleiner werden als die Seiten später sein sollen.

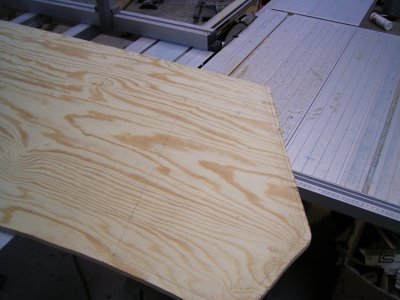

Schablone zuschneiden

Nachdem ich die Schablone grob in Form geschnitten habe, säge ich alle geraden Kanten auf einer Formatkreissäge um später einen exakt geraden anschlag für die Fräse zu haben. Die Rundungen säge ich mit der Stichsäge und arbeite sie mit Schleifpapier nach.
