Das Test-Panel

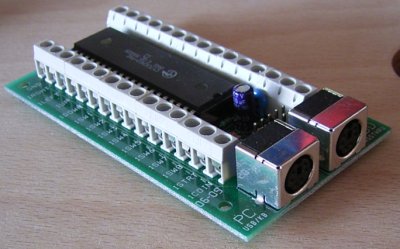

In der Planungsphase habe ich mir ein Controlpanel zum Testen gebaut. Als Schnittstelle zwischen den Bedienelementen wie Joysticks, Buttons und Tastatur und dem Computer benutze ich ein I-Pac² von Ultimarc.com. Damit kann man 28 Funktionen direkt, und weitere über einen frei definierbaren Shift-Button ansteuern. Die Tastatur läßt sich durch den eingebauten PS2-Anschluß parallel benutzen. Das I-Pac selbst wird per USB-Kabel mit dem Rechner verbunden. Zum programmieren des I-Pacs gibt es für Linux das Kommandozeilenprogramm Ipacutil. Ich werde es später mal ausprobieren, erstmal reichen mir die vorkonfigurierten Buttons zum testen.

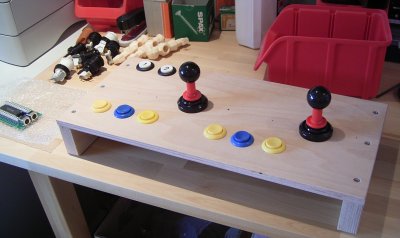

Der Rohbau meines Test-Controlpanels. Ich habe pro Spieler jeweils einen Joystick und 3 Knöpfe vorgesehen und dazu Player 1 und 2 und Coin 1. Das reicht zum ausprobieren auf jeden Fall aus, den Rest übernimmt noch die angeschlossene Tastatur.

Hier sitzen die Joysticks und Pushbuttons in ihren Löchern. Die ersten Knöpfe die ich gekauft habe kommen aus China und sind selbst die paar Cent die sie gekostet haben nicht wert. Der zweite Satz ist aus europäischer Produktion und qualitativ deutlich besser, aber irgendwie stört mich das laute klicken der Mikroschalter. Deshalb habe ich mich am Ende entschlossen für alle Spielfunktionen Knöpfe mit Blattkontakten zu benutzen. Nur die am Trackball angeschlossenen Buttons behalten aus platzgründen ihre Mikroschalter.

Hier sieht man die Verkabelung des ersten Spielers. Bisher ist nur das Massekabel angeschlossen. Dazu werden einfach alle Knöpfe und Joystickanschlüsse in Reihe geschaltet. Das spart jede Menge Kabel, einziger Nachteil ist, das bei einem losen Kontakt alles ausfällt.

 Als erstes einbaufähiges Controlpanel baue ich das mit Tastatur und Trackball zusammen.
