Control Panel für 2 Spieler

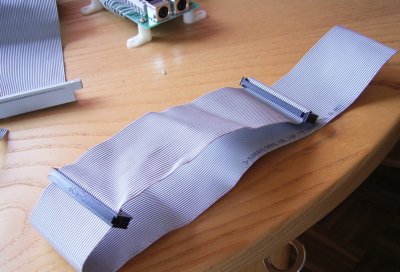

Zum Anschluss des 2-Spieler Panels benutze ich ein entsprechend langes Laufwerkskabel. Ich habe leider keins ohne zweiten Stecker in der Mitte des Kabels gefunden, aber er stört eigentlich auch nicht. Der Stecker am längeren Enden ist schon abmontiert. Ich hätte ihn natürlich auch einfach abschneiden können, aber das hätte das Kabel unnötig verkürzt.

Flachkabel für 2 Spieler Control Panel

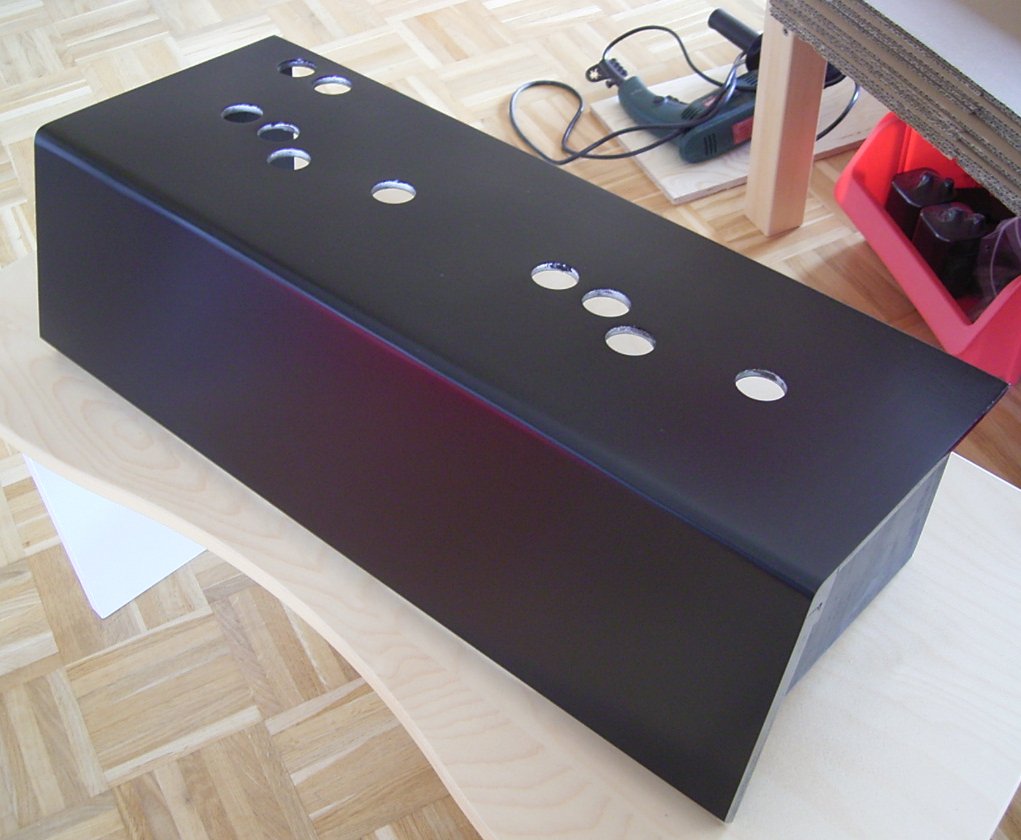

Das fertig lackierte und gebohrte Controlpanel. Ich habe pro Spieler einen 8-Wege Joystick und 3 Knöpfe vorgesehen.

Das lackierte Bedienfeld mit Bohrungen

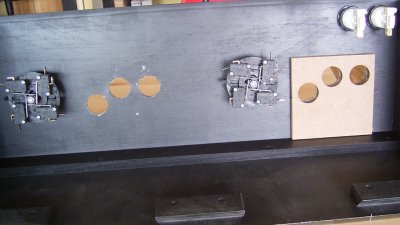

Hier sind die Joysticks und die Start-Buttons für 1 und 2 Spieler eingeschraubt. Die Buttons mit den Blattkontakten lassen sich in der nur 6 mm starken Platte nicht montieren da der Abstand zwischen dem Ende des Druckknopfes und den Kontakten nicht stimmt. Deshalb bohre ich noch zwei 10 mm MDF-Platten als Distanzstücke.

Abstandhalter für Leafswitches

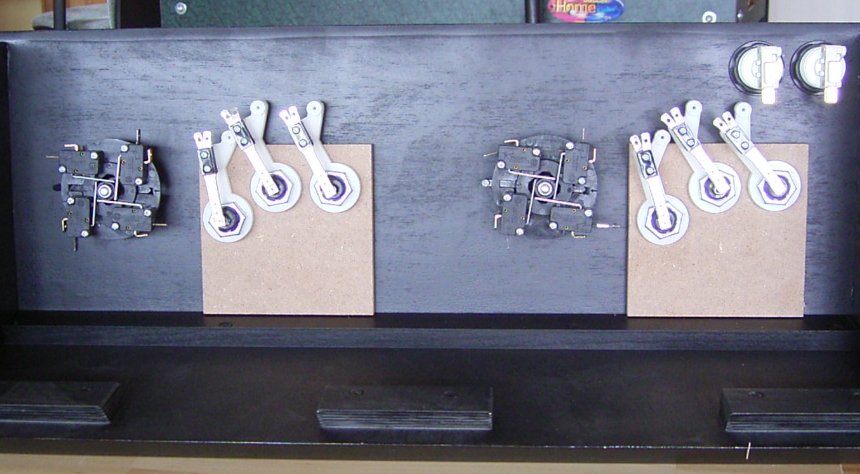

Die Pushbuttons mit Halterung und Blattkontakten sind mit Metallmuttern mit den Distanzstücken verschraubt.

Schalter mit Blattkontakten eingebaut
weiter Verkabelung
