Der Boden

Der Boden trägt später das komplette Gewicht des Automaten, daher sollte er möglichst stabil konstruiert sein. Der Boden selber besteht aus dem gleichen Material wie die Seitenteile, die seitlichen Winkel an denen Boden und Seitenteile später verschraubt werden, mache ich aus 12 mm Kiefernsperrholz. Die Winkel und das Stück Rückwand befestigen ich mit Hilfe von Flachdübeln an der Bodenplatte.

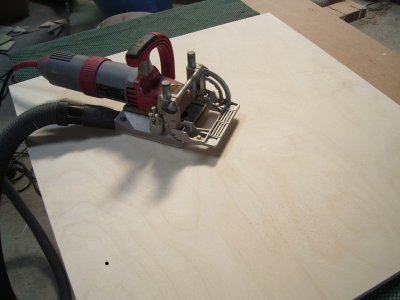

Flachduebelfraese

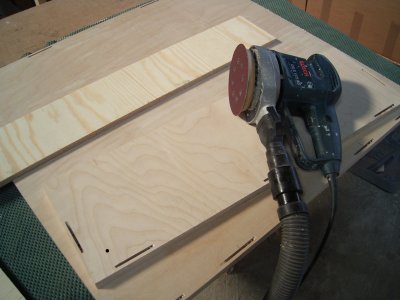

Nachdem ich die Schlitze für die Flachdübel mit einer Flachdübelfräse gesägt habe, schleife ich alle Teile mit dem Excenterschleifer. Besonders die inneren Ecken sind nach der Montage schwer zugänglich.

Excenterschleifer

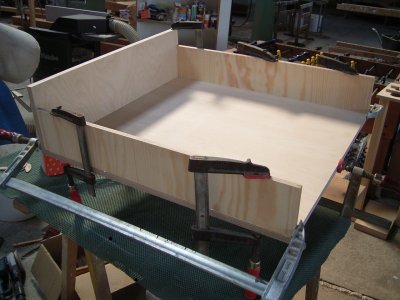

Nach dem Schleifen verleime ich die Teile mit Hilfe von Schraubzwingen zu einem vorne offenen Kasten. Das Stück Rückwand an der Rückseite dient später zur Aufnahme der Anschlüsse für Strom- und Netzwerkkabel, der Rest der Rückwand wird abnehmbar.

Verleimen

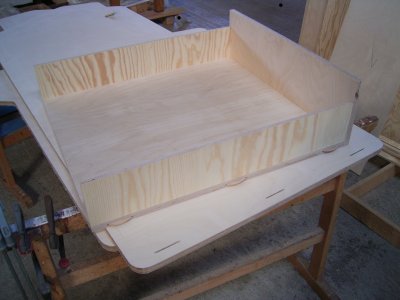

Zum Schluss Fräse ich noch Schlitze für Flachdübel in die Bodenplatte und die Seitenteile. Das erleichtert den Zusammenbau und erhöht die Stabilität.

Montage des Bodens
weiter Als nächstes ist das Oberteil an der Reihe.
