Die Glasscheibe

Die Scheibe die den Monitor abdeckt und hinter die das Bezel geklebt wird habe ich beim Glaser um die Ecke aus 6 mm starkem Flachglas zuschneiden lassen. Sie sitzt rechts und links in einer Nut, die ich in die Seitenteile gefräst habe. Leider habe ich keinen Fräser mit 6 mm Durchmesser gefunden. Als Ersatz habe ich meinen Lieblingsfräser mit 16 mm Durchmesser benutzt, der verbleibende Spalt wird später mit einer Holzleiste ausgefüllt.

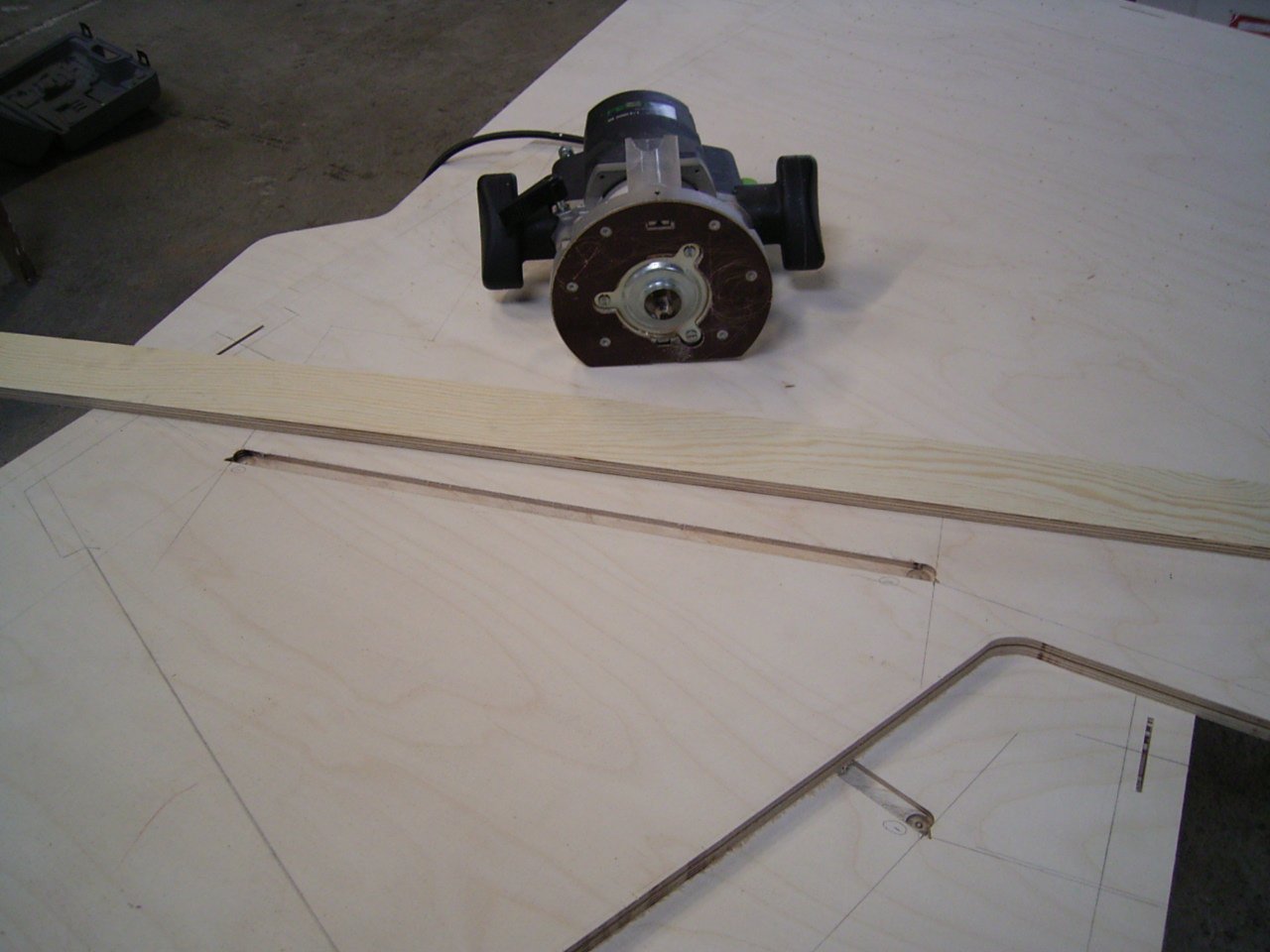

Nut zur Aufnahme der Monitorscheibe

Die obere Kante der Scheibe liegt in einer Nut im senkrechten Stück des Oberteils. Diese Nut habe ich in weiser Voraussicht vor dem verleimen mit der Kreissäge gemacht, so dass sie eine passende Breite von 6 mm hat.

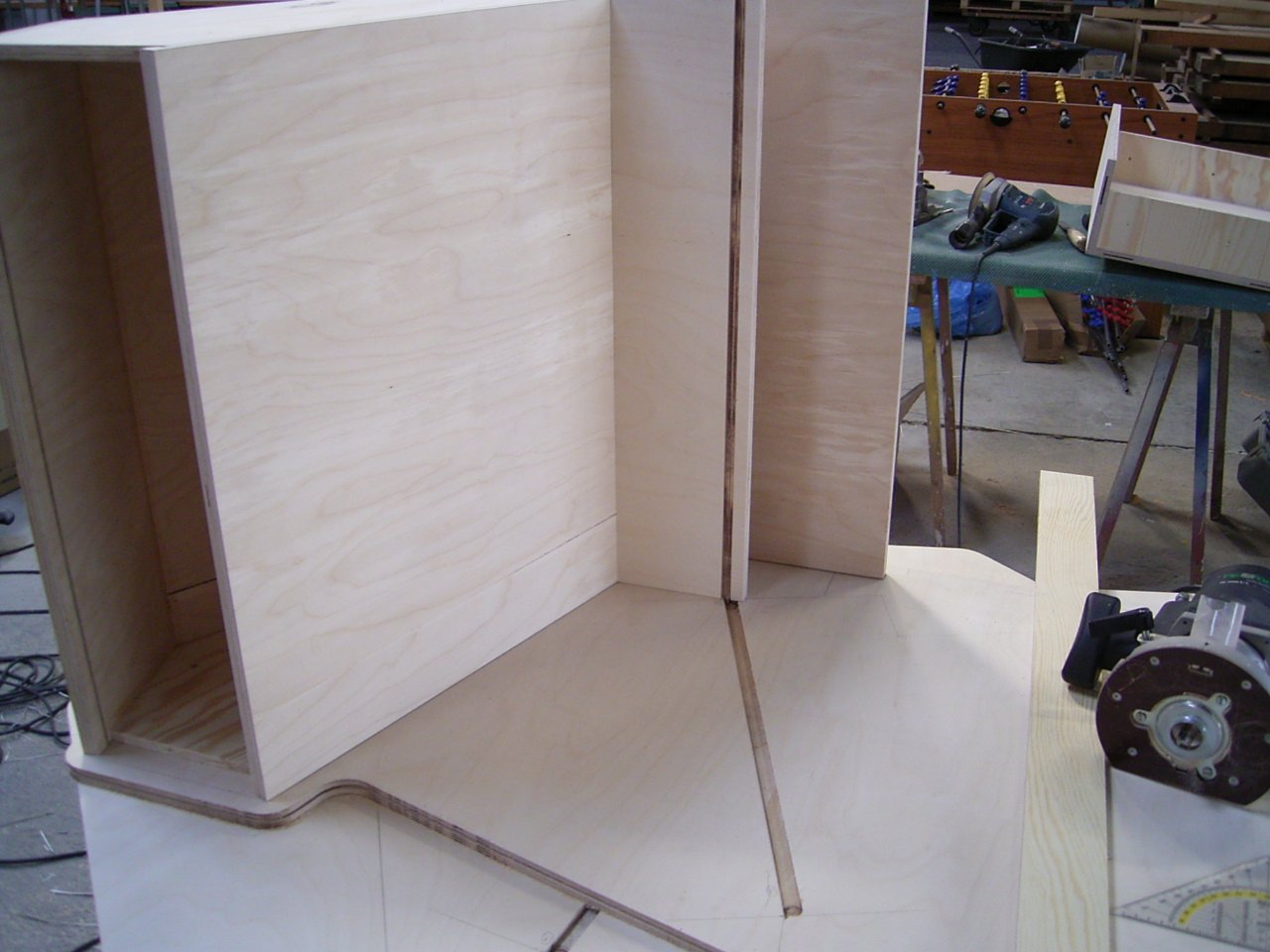

Nut zur Aufnahme der Scheibe

Die Unterkante der Glasscheibe wird von einer 10 cm breiten Leiste gehalten, die später auch als Anschlag für die auswechselbaren Controlpanels dient. Außerdem sollen hier auch die Bedienelemente für den Monitor und die Lautsprecher befestigt werden.

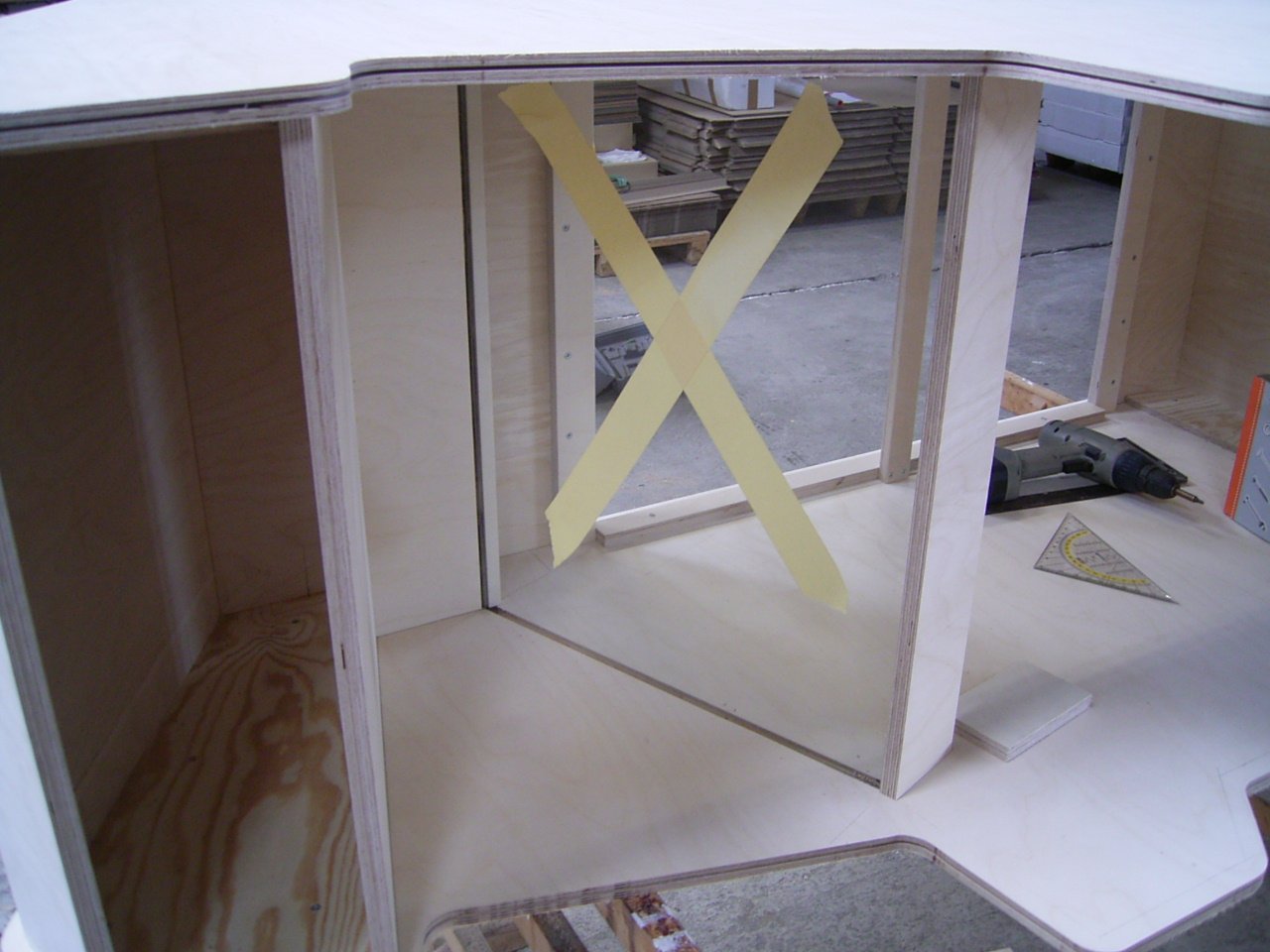

Scheibe eingebaut

Die Scheibe sitzt an ihrem Platz.

weiter Jetzt fehlt noch die Tür auf der Vorderseite.
